Relevage R208

Message par Jean23 le Sam 19 Aoû - 19:47

Bonjour

J'ai sur mon tracteur un relevage R208 .
J'ai une fuite hydraulique au niveau des bras de relevage , comme sur la photo.
J'ai constaté que sur les axe de bras il y a des joints toriques. Ils sont HS , je vais donc les changer.
Mais au démontage j'ai constaté un niveau important d'huile dans le boitier de rotation des bras ( voir photo ) derrière le vérin. Est ce normal qu'il y ait de l'huile dans cette zone? Est ce une fuite des joints de vérins? ( Je les avais changé il y a 4 ans lors de la restauration. Depuis il a seulemeant torunée 50 heures avec une épareuse. C'est d'elle dont il s'agit lorsque je parle de charge lourde. Elle pèse 550 Kg)

Je ne connais pas la puissance de ce relevage . Est ce que 550 KG est lourd?

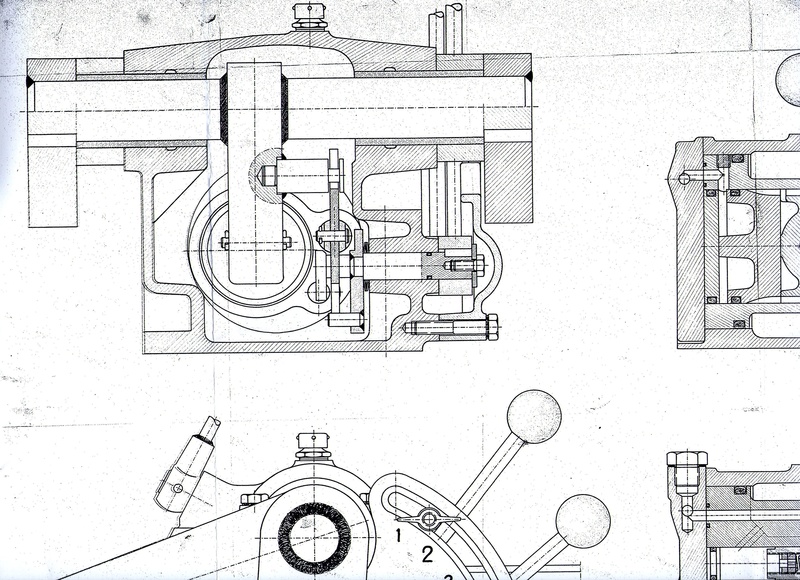

Si quelqu'un possède le plan de ce relevage cela m’intéresserait.

D'autres part , au ralenti, le relevage baisse lorsqu'il y a une lourde charge derrière? Qu'elle pourrait en être l'origine?

J'ai constaté aussi que le niveau d'huile, dont je parle vers les bras ne baissait pas ou très faiblement à l'arrêt. J'ai ouvert le bouchon de remplissage et immédiatement il a baissé. Est ce que il y aurait une mise à l'air de mon réseau hydraulique qui serait obstrué?

Ou est situé la mise à l'air du système hydraulique sur ce modéle?

Merci pour votre aide


Jean23

Messages : 9
Date d'inscription : 19/08/2017

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Relevage R208

Message par Jean23 le Dim 20 Aoû - 12:30

Bonjour

J'ai avancé sur ma panne. Les joints du piston sont HS

Auriez vous la référence ou la dimension de ces 2 joints ?

Merci d'avance pour votre aide

Très cordialement

Jean23

Messages : 9
Date d'inscription : 19/08/2017

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Relevage R208

Message par Admin le Jeu 24 Aoû - 7:57

Bonjour Jean23,
Pour les joints de ton relevage, il faut voir un grossiste avec le piston du vérin il va trouver un joint au modèle.
Pour le reste je ne suis pas un spécialiste, mais je pense qu'il y a effectivement une mise à l'air.
Avant de remonter le piston, il faut bien regarder l'état du cylindre et adoucir les rayures si il y en a.
Je pense que 550kg est très lourd pour ce genre de tracteur.
Amicalement
Christian/Admin
avatar
Admin
Admin

Messages : 149
Date d'inscription : 16/09/2016

Voir le profil de l'utilisateur http://www.amicalevendeuvre.com/

Revenir en haut Aller en bas

Re: Relevage R208

Message par bernard25 le Mer 30 Aoû - 22:15

Bonjour St Père

  J'ai déjà retapé un relevage R208 .

   Il faut changer toute la panoplie de Joints toriques



Les plans sont une variante du relevage ,mais le vérin et tous les accessoires sont bons

La semaine prochaine ,je te fait parvenir les dimensions des joints et le nombre.

L'orifice d'aération est sur le couvercle de l'axe des bras

Bonne soirée

Bernard

bernard25

Messages : 22
Date d'inscription : 01/12/2016

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Relevage R208

Message par Jean23 le Sam 2 Sep - 10:06

Bonjour Bernard

Merci pour ces premières informations qui me sont très utiles, avec les plans c'est plus facile.

O.K , je veux bien aussi les dimensions des joints et le nombre.

Très amicalement

Jean

Jean23

Messages : 9
Date d'inscription : 19/08/2017

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Relevage R208

Message par bernard25 le Mar 5 Sep - 21:55

Bonsoir Jean ,

les joints sont les suivants (toriques en NBR 70SH qualité du caoutchouc et dureté)

      Couvercle :3 joints 12,30 x2,40

      bouchon du règlage de pression :1 joint 11,30 x 2,40

      bouchon régulateur :1 joint 18,30 x 3,60

      couvercle du piston :1 joint 75,57 x 5,33

      cylindre          :1 joint 116,84 x 6,99

       piston           : 1 joint 75 x 5

       8 joints pour 30 € environ

       si il te faut des photos ou d'autres renseignements ,je suis à ta disposition

     PS :nettoye bien car il y a un dépôt très important ,vérifie le filtre car colmaté par

      la boue ,il s'écrase sous l'effet de l'aspiration de la pompe

      Amicalement

       Bernard

bernard25

Messages : 22
Date d'inscription : 01/12/2016

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Relevage R208

Message par Jean23 le Mar 5 Sep - 22:54

Bonsoir Bernard

Merci beaucoup pour ces informations . Cela me dépanne énormément. Effectivement le filtre est encrassé et à nettoyer

Bien amicalement

Jean23

Messages : 9
Date d'inscription : 19/08/2017

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Relevage R208

Message par bernard25 le Mer 6 Sep - 9:56

Bonjour Jean ,

    J'ai répondu à ta question des joints .
    Aujourd'hui je réponds à celle de l'effort .
     Normalement avec 550 kg (tout dépend ou se trouve la charge par rapport aux
     roues AR) l'avant du tracteur doit se lever .Ma fendeuse fait 250kg et je dois mettre
     un poids à l'AV (tracteur BLV) .Donc le gros risque est que tu casses les pattes de fixation du
    relevage en plus de la destruction des joints .Vérifie aussi si le règlage de la pression n'est pas bloqué(tiroir derrière la mollette)  par la rouille .

     Bernard

bernard25

Messages : 22
Date d'inscription : 01/12/2016

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Relevage R208

Message par seb73 le Mer 6 Sep - 22:55

Bonjour Bernard,

Pouvez-vous me dire si les plans sont ceux d'un relevage d'un BL30. Est-ce que vous avez aussi la liste des joints ainsi que leurs tailles?

Bien cordialement, Séb

seb73

Messages : 24
Date d'inscription : 28/12/2016

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Relevage R208

Message par bernard25 le Jeu 7 Sep - 9:42

Bonjour Seb ,

  Je n'ai pas de BL30 donc je ne peux te répondre .
    Par contre ,je constate que le R208 peut être en différentes versions
    j'en voit 2 pour le moment suivant la version des charrues (alternatives ou réversibles)
     Le tiroir et le piston sont identiques

      Pour la 3° version ,interroge Paul Berthet ,

    A+ Bernard

bernard25

Messages : 22
Date d'inscription : 01/12/2016

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Relevage R208

Message par Jean23 le Lun 11 Sep - 16:41

Bonjour

Merci Bernard, les joints sont remontés et de nouveau mon relevage fonctionne à merveille.

Maintenant, je voudrais mettre un fourche hydraulique à l'avant. Il me faudrait donc commander
- les 2 vérins simple effet de monter / descente des bras ( une seule commande les 2 vérins sont en paralléle).
- Le vérin de basculement du godet ou de la fourche ( vérin double effet)
- Le vérin de fermeture de la machoire crocodile sur la fourche ( vérin double effet)
Donc il me faudrait 3 distributeurs de commande pour les 3 verins et gérer la commande des vérins double effet.

Sachant que bien sûr il n'y qu'une seule sortie d prise d'huile sur ce relevage par l'intermédiaire de la molette à dévisser.

Comment pourrais je faire ce montage?

Merci pour votre aide

Jean23

Messages : 9
Date d'inscription : 19/08/2017

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Relevage R208

Message par Admin le Lun 11 Sep - 17:38

Bonjour,
C'est un gros projet pour ce tracteur.
Comme tu l'as précisé il te faut un bloc de 3 distributeurs indépendants.qui vont alimenter les vérins.
Tu pars de la prise d'huile du tracteur (par l'intermédiaire de la molette).
Tu arrives au bloc distributeur et de la tu repars au relevage par un retour libre (sans pression).
Donc le circuit va se faire du relevage au bloc au relevage.
Lorsque que tu actionnes un des distributeurs le retour est coupé le temps de l'action.
Part contre avec ce montage tu n'as pas de relevage qui fonctionne simultanément avec le chargeur.
J'espère avoir été clair.
Sinon il y a la possibilité de faire un montage inverse en passant d'abord par le bloc distributeur (à condition d'avoir un clapet de sécurité) et ensuite d'aller à ton relevage, et la tout fonctionnera ensemble pour pratiquement un tarif identique.
Amicalement
Christian/Admin
avatar
Admin
Admin

Messages : 149
Date d'inscription : 16/09/2016

Voir le profil de l'utilisateur http://www.amicalevendeuvre.com/

Revenir en haut Aller en bas

Re: Relevage R208

Message par Jean23 le Lun 11 Sep - 18:42

Bonjour

Oui c'est clair . Merci beaucoup

Jean23

Messages : 9
Date d'inscription : 19/08/2017

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Relevage R208

Message par Jean23 le Lun 11 Sep - 18:45

Encore une question.

Pour les blocs distributeurs . Ce qu'il me faudrait est ce bien des 4 vois 3 positions ( 4/3) ?

Et à centre ouvert?

Est ce que le centre ouvert bloque le vérin en position lorsque le distributeur est en position central?

Jean23

Messages : 9
Date d'inscription : 19/08/2017

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Relevage R208

Message par Jean23 le Lun 11 Sep - 18:48

Et pardons un dernière question
Quel taille pour les distributeurs pour ce type de relevage?

Jean23

Messages : 9
Date d'inscription : 19/08/2017

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Relevage R208

Message par Admin le Lun 11 Sep - 19:00

Bonsoir Jean23,
Le type est lié au débit de la pompe (qui doit être inférieur à 40l/mm), donc des distributeurs de 50l/mm sont suffisant.
Bonne soirée
Amicalement
Christian
avatar
Admin
Admin

Messages : 149
Date d'inscription : 16/09/2016

Voir le profil de l'utilisateur http://www.amicalevendeuvre.com/

Revenir en haut Aller en bas

Re: Relevage R208

Message par seb73 le Lun 11 Sep - 20:15

Bonsoir à tous,

Merci Bernard pour les infos.

seb73

Messages : 24
Date d'inscription : 28/12/2016

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Relevage R208

Message par Admin le Jeu 14 Sep - 7:43

Bonjour Jean23,
J'ai repensé à ton montage.
Je ne connais pas vraiment l'utilisation que tu veux faire, mais sur ce tracteur la pompe hydraulique a un débit relativement faible je pense plus proche de 20l/mn à 2000 tr/mn moteur et une faible capacité du réservoir, moins de 10 litres avec une pression maxi à 120 bars.
Pour ton installation il faut vérifier la demande en huile, en capacité et en débit, le chargeur risque d'être lent et de manquer de puissance à 120 bars, sachant que la pression utiliser est fréquemment entre 150 et 180 bars, et des débit de pompe supérieur à 50l/mn.
Pour les distributeurs il te faut donc bloc de 3 éléments à centre ouvert : 1 SE (simple effet pour les vérins de montées descentes)
2 DE (double effet pour le cavage et pour la mâchoire).
Tu peux poser tes questions aux Ets Hydrokit, ils vont te conseiller  https://www.hydrokit.com/les-services/hydrokit-services-xpa1496.html
Je pense avoir été un peu plus clair.
Amicalement
Christian/Admin
avatar
Admin
Admin

Messages : 149
Date d'inscription : 16/09/2016

Voir le profil de l'utilisateur http://www.amicalevendeuvre.com/

Revenir en haut Aller en bas

Re: Relevage R208

Message par Jean23 le Jeu 14 Sep - 8:01

Bonjour

O.K merci pour les infos et la mise en garde sur les capacités. Mon usage prévisionnel était un emploi d'aide occasionnel au levage et de prise de branche lors de l'entretien de taille d'une petite propriété pour l'agrément.
Je vais tout de même y réfléchir, car cela représente un travail important pour adapter cette fourche
Très Cordialement

Jean23

Messages : 9
Date d'inscription : 19/08/2017

Voir le profil de l'utilisateur

Revenir en haut Aller en bas
